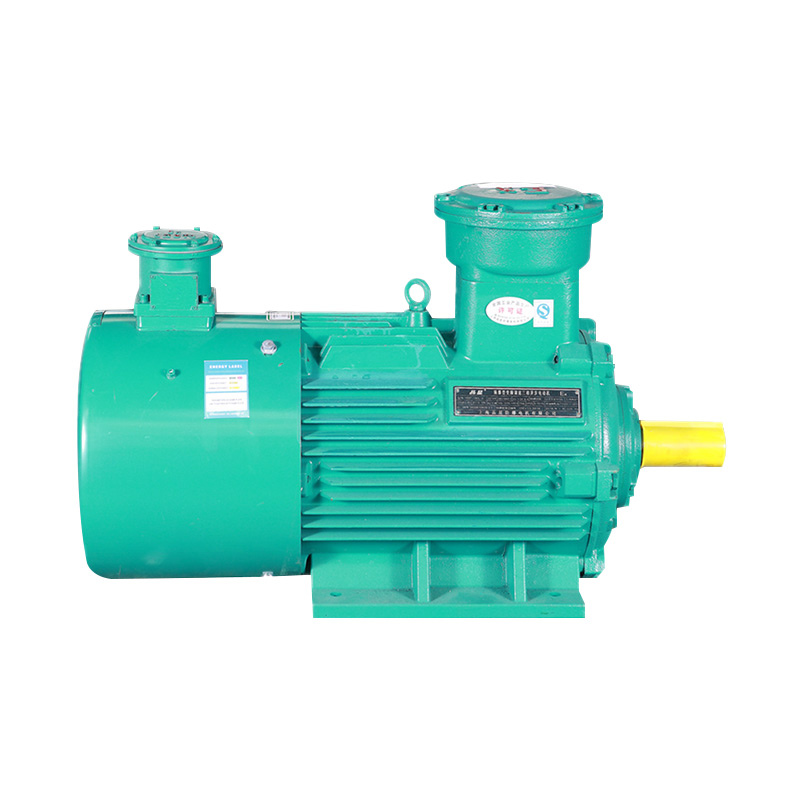

¿Qué parámetros determinan el rendimiento del motor de frecuencia variable de bajo voltaje?

Los ingenieros se enfrentan a decisiones críticas al seleccionar sistemas de accionamiento para aplicaciones industriales. La configuración incorrecta de los parámetros provoca desperdicio de energía, fallas prematuras o inestabilidad operativa. Esta guía examina tres especificaciones técnicas esenciales que los equipos de adquisiciones deben evaluar al especificar motor de frecuencia variable de bajo voltaje Sistemas para entornos industriales exigentes.

Clasificaciones actuales y gestión térmica

La capacidad actual representa el límite fundamental de la resistencia del motor. Especificaciones de corriente del motor VFD de bajo voltaje Determine las pérdidas de cobre, la generación de calor y la tensión de aislamiento bajo operación de frecuencia variable. Los ingenieros deben distinguir entre capacidades de corriente nominal, corriente máxima y corriente de sobrecarga.

Los variadores de frecuencia introducen distorsión armónica que aumenta la carga de corriente efectiva. La distorsión armónica total (THD) suele oscilar entre el 3% y el 8% en los controladores de modulación de ancho de pulso modernos. Esta distorsión crea un calentamiento adicional más allá de las condiciones de operación sinusoidal. Los fabricantes de motores tienen en cuenta esto mediante factores de reducción o sistemas de aislamiento mejorados.

• La corriente nominal define el funcionamiento continuo a velocidad base y carga nominal
• La corriente del factor de servicio permite una sobrecarga temporal sin daño térmico.
• La corriente de ruptura indica el máximo antes de la saturación magnética.
• Las clasificaciones de clase térmica (F o H) determinan el aumento de temperatura permitido

Consideraciones sobre el calentamiento armónico

El funcionamiento con frecuencia variable genera pérdidas adicionales en el devanado del estator y en la jaula del rotor. Estas pérdidas aumentan con la frecuencia de la portadora y la velocidad de conmutación. Los ingenieros calculan el calentamiento equivalente utilizando el valor cuadrático medio actual, incluidos los componentes armónicos.

Los diseños de motores de alta eficiencia utilizan secciones transversales de conductor más grandes y factores de llenado de ranura mejorados. Estas características de construcción reducen las pérdidas de resistencia y mejoran la capacidad de disipación de calor. Las especificaciones de adquisición deben requerir clasificaciones de servicio de inversor para aplicaciones que funcionan por debajo de la frecuencia base de 60 Hz.

Análisis de dimensionamiento de potencia y ciclo de trabajo

La selección de potencia nominal va más allá de la simple coincidencia de carga. Clasificaciones de potencia del motor de variador de frecuencia debe adaptarse al perfil de carga mecánica, los requisitos de aceleración y las demandas de frenado regenerativo. El sobredimensionamiento aumenta el costo de capital y reduce la eficiencia operativa. Un tamaño insuficiente corre el riesgo de sufrir una sobrecarga térmica y una vida útil más corta.

La clasificación del ciclo de trabajo (IEC 60034-1) define las condiciones de equilibrio térmico. El servicio continuo (S1) asume una carga constante hasta la estabilización de la temperatura. Los ciclos de trabajo periódicos (S2-S10) permiten sobrecargas temporales basadas en constantes de tiempo térmicas.

Cargas de par variable versus cargas de par constante

Las bombas centrífugas y los ventiladores siguen características de par variable donde la demanda de potencia varía con la velocidad al cubo. Estas aplicaciones permiten motor de bajo voltaje energéticamente eficiente dimensionamiento en el punto de operación real en lugar de la demanda máxima. Las cargas de par constante, incluidos transportadores y bombas de desplazamiento positivo, requieren una capacidad de par total en todo el rango de velocidades.

La intersección de la curva velocidad-par determina puntos de funcionamiento estables. Los ingenieros verifican que el par de ruptura del motor exceda el par de carga máxima en un margen de 15 a 20 %. Este margen se adapta a las fluctuaciones de voltaje, variaciones de temperatura y transitorios de carga sin condiciones de bloqueo.

Características de carga y respuesta dinámica

Las propiedades de carga mecánica influyen fundamentalmente en las especificaciones del sistema de accionamiento. Coincidencia de carga de motor VFD industrial Requiere análisis de inercia, características de fricción y requisitos de par-velocidad. Las cargas de alta inercia exigen rampas de aceleración extendidas para evitar disparos por sobrecorriente o estrés mecánico.

La relación de inercia de carga (inercia de carga dividida por la inercia del motor) afecta la estabilidad del sistema y el tiempo de respuesta. Las relaciones superiores a 10:1 requieren un ajuste cuidadoso de los parámetros proporcional-integral-derivado. Relaciones de inercia muy altas pueden requerir retroalimentación del codificador para una operación de control vectorial estable.

• Tipo de par de carga: constante, lineal o cuadrático con velocidad
• Requisitos de par de arranque para mecanismos de alta fricción
• Retorno de energía regenerativa durante la desaceleración.

Cumplimiento mecánico y resonancia

Los sistemas de accionamiento exhiben resonancia mecánica a frecuencias naturales específicas. La operación de frecuencia variable atraviesa estas frecuencias durante la aceleración y desaceleración. La amplificación de resonancia provoca vibraciones, ruidos y posibles fallos mecánicos.

Los variadores de frecuencia modernos incorporan funciones de salto de frecuencia que evitan el funcionamiento continuo a velocidades resonantes. Las técnicas de amortiguación, incluidos acoplamientos de goma, volantes o amortiguadores de masa sintonizados, mitigan los efectos de resonancia. Las especificaciones de adquisición deben documentar las velocidades críticas que se deben evitar y el rendimiento de amortiguación requerido.

Desarrollo de integración y especificaciones

Efectivo motor de frecuencia variable de bajo voltaje La adquisición requiere un pensamiento sistémico integrado. La capacidad actual, la potencia nominal y las características de carga interactúan de maneras complejas. Un motor con una clasificación de corriente adecuada puede resultar de tamaño insuficiente para demandas de aceleración de alta inercia. La potencia nominal adecuada falla si la clase térmica no puede soportar el calentamiento armónico.

Las especificaciones técnicas deben requerir documentación del fabricante sobre las clasificaciones de servicio del inversor, las curvas de reducción térmica y las características de par-velocidad. La certificación de terceros según IEC 60034-17 (aplicaciones de motores alimentados por inversor) proporciona una verificación independiente de idoneidad.

• Especifique el rango de velocidad de funcionamiento real y la duración de cada velocidad.
• Documente las condiciones de temperatura ambiente y altitud.
• Definir el factor de servicio requerido y la capacidad de sobrecarga.
• Requerir mapas de eficiencia en todo el ámbito operativo

Preguntas frecuentes

¿Qué rango de voltaje define los motores de frecuencia variable de bajo voltaje?

Los estándares de la industria clasifican los motores de bajo voltaje como aquellos clasificados por debajo de 1000 V. Las clasificaciones comunes incluyen 230 V, 460 V y 575 V para aplicaciones norteamericanas. Los sistemas europeos suelen utilizar 400 V o 690 V. Selección de motor VFD de bajo voltaje debe coincidir con el voltaje de distribución de la instalación disponible y los requisitos de entrada del variador.

¿Cómo afecta la frecuencia portadora al rendimiento del motor?

La frecuencia portadora determina la tasa de conmutación de la modulación de ancho de pulso. Las frecuencias más altas (8-16 kHz) reducen el ruido audible y la ondulación de la corriente del motor. Sin embargo, el aumento de las pérdidas por conmutación reduce la eficiencia del accionamiento y genera calor adicional. El aislamiento del motor debe soportar tasas de aumento de voltaje más altas (dv/dt) asociadas con altas frecuencias portadoras.

¿Pueden los motores estándar funcionar con variadores de frecuencia?

Los motores estándar de uso general funcionan con variadores de frecuencia, pero con limitaciones. Los motores de servicio inversor cuentan con aislamiento mejorado (resistencia mínima a picos de 1600 V), ventiladores de refrigeración separados para funcionamiento a baja velocidad e impedancia de fase equilibrada. Compatibilidad del motor de variador de frecuencia requiere la evaluación de estos factores para aplicaciones críticas.

Referencias

• CEI 60034-1:2017. Máquinas eléctricas rotativas: clasificación y rendimiento. Comisión Electrotécnica Internacional.
• CEI 60034-17:2006. Motores de inducción de jaula cuando se alimentan desde convertidores: guía de aplicación. Comisión Electrotécnica Internacional.
• NEMA MG1-2021. Motores y Generadores. Asociación Nacional de Fabricantes Eléctricos.
• Jones, D. y Smith, R. Aplicación y especificación del motor de accionamiento de frecuencia variable. Revista de aplicaciones industriales del IEEE, vol. 28, núm. 3, 2022.
• De Almeida, A. et al. Sistemas de motores energéticamente eficientes. Informe técnico del Centro Común de Investigación de la Comisión Europea, 2023.
