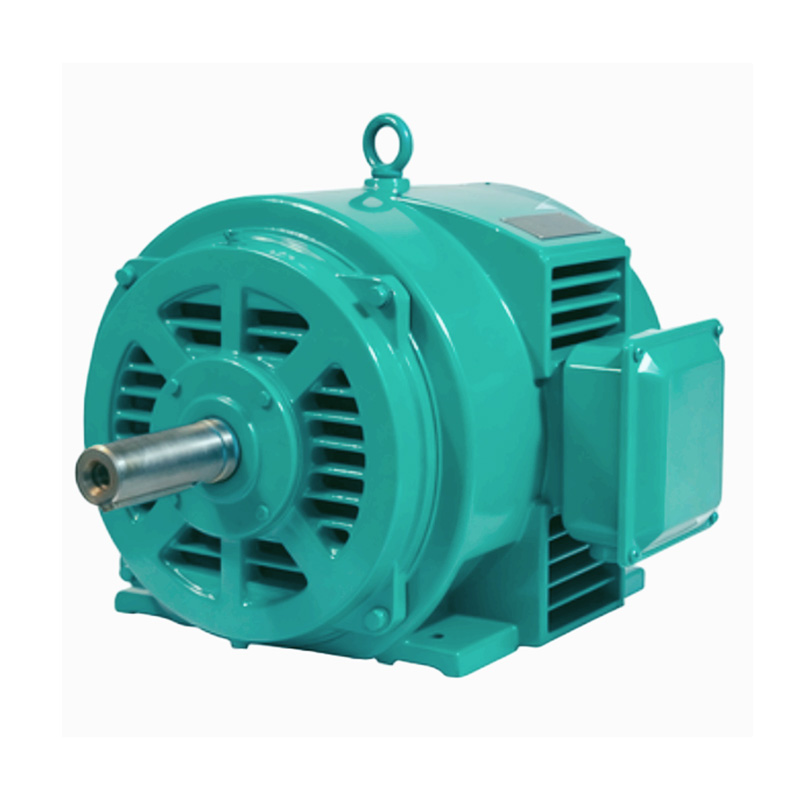

¿Qué es un motor de bajo voltaje?

A motor de bajo voltaje Es un motor eléctrico que funciona a voltajes de hasta 1000 V CA, lo que lo convierte en el tipo de motor eléctrico más común en uso industrial y comercial. Estos motores convierten la energía eléctrica en energía mecánica y accionan una amplia gama de equipos, desde pequeños ventiladores hasta grandes bombas industriales.

La construcción básica de un motor de bajo voltaje consta de un estator (la parte estacionaria que contiene los devanados), un rotor (la parte giratoria que entrega potencia mecánica), cojinetes que sostienen el rotor y un sistema de enfriamiento que elimina el calor generado durante el funcionamiento. Los devanados del estator están conectados a la fuente de alimentación, creando un campo magnético giratorio que interactúa con el rotor para producir par.

Los motores de bajo voltaje están disponibles en dos configuraciones principales: motores de inducción (también llamados motores asíncronos) y motores síncronos. Los motores de inducción son el tipo más utilizado y representan más del 90% de las instalaciones de motores industriales. Son de construcción sencilla, robustas y requieren un mantenimiento mínimo. Los motores síncronos se utilizan en aplicaciones que requieren un control de velocidad preciso o donde el motor debe funcionar a una velocidad constante independientemente de la carga.

La carcasa de un motor de bajo voltaje está diseñada para proteger los componentes internos del medio ambiente. Los tipos de gabinetes comunes incluyen abiertos a prueba de goteo (ODP), totalmente cerrados enfriados por ventilador (TEFC) y totalmente cerrados con ventilación por aire (TEAO). La elección del gabinete depende del entorno operativo y del nivel de protección requerido. Los motores TEFC son el tipo más común y brindan protección contra el polvo, la humedad y otros contaminantes.

Los motores de bajo voltaje se clasifican por su ciclo de trabajo, que describe el patrón de operación. Los motores de servicio continuo (S1) están diseñados para funcionar a plena carga indefinidamente. Los motores de servicio intermitente (S2 a S10) están diseñados para aplicaciones en las que el motor funciona durante períodos cortos seguidos de períodos de descanso. El ciclo de trabajo afecta los requisitos de refrigeración y la capacidad térmica del motor.

Tipos of Low Voltage Motors

Motores de baja tensión Están disponibles en una variedad de tipos, cada uno adecuado para diferentes aplicaciones. Comprender las diferencias entre estos tipos es esencial para seleccionar el motor adecuado para su aplicación.

Motores de inducción

Los motores de inducción son el tipo más común de motor de bajo voltaje y representan la mayoría de las instalaciones en todo el mundo. Operan según el principio de inducción electromagnética, donde los devanados del estator crean un campo magnético giratorio que induce corrientes en el rotor. El rotor suele tener un diseño de jaula de ardilla y consta de barras conductoras en cortocircuito en ambos extremos.

Los motores de inducción están disponibles en configuraciones monofásicas y trifásicas. Los motores de inducción trifásicos son los más utilizados en aplicaciones industriales y ofrecen alta eficiencia, funcionamiento confiable y control simple. Los motores de inducción monofásicos se utilizan en aplicaciones residenciales y comerciales ligeras donde no hay energía trifásica disponible.

La velocidad de un motor de inducción está determinada por el número de polos y la frecuencia de suministro. Las velocidades síncronas comunes para sistemas de 50 Hz son 3000 rpm (2 polos), 1500 rpm (4 polos) y 1000 rpm (6 polos). La velocidad de funcionamiento real es ligeramente inferior a la velocidad síncrona debido al deslizamiento, que aumenta con la carga.

Motores sincrónicos

Los motores síncronos funcionan a una velocidad constante que está sincronizada con la frecuencia de suministro. Se utilizan en aplicaciones donde se requiere un control preciso de la velocidad, como en maquinaria textil, imprentas y fábricas de papel. Los motores síncronos también se pueden utilizar para la corrección del factor de potencia, ya que pueden funcionar con un factor de potencia adelantado.

El rotor de un motor síncrono se excita mediante un suministro de CC, lo que crea un campo magnético que se fija en el campo giratorio del estator. Esto garantiza que el rotor gire exactamente a la velocidad sincrónica, independientemente de la carga. Los motores síncronos son más complejos y costosos que los motores de inducción, pero ofrecen mayor eficiencia y mejor factor de potencia.

Motores de imanes permanentes

Los motores de imanes permanentes son un tipo de motor síncrono que utiliza imanes permanentes en el rotor en lugar de un sistema de excitación de CC. Este diseño elimina la necesidad de anillos colectores y cepillos, lo que reduce los requisitos de mantenimiento y mejora la confiabilidad. Los motores de imanes permanentes ofrecen alta eficiencia y alta densidad de potencia, lo que los hace ideales para aplicaciones donde el espacio y la eficiencia energética son críticos.

Estos motores se utilizan cada vez más en vehículos eléctricos, robótica y accionamientos industriales de alto rendimiento. Los avances en la tecnología de imanes han hecho que los motores de imanes permanentes sean competitivos con los motores de inducción en términos de costo y rendimiento.

Motores a prueba de explosiones

Los motores a prueba de explosiones están diseñados para usarse en ambientes peligrosos donde pueden estar presentes gases, vapores o polvo inflamables. Estos motores están encerrados en una carcasa que puede contener una explosión interna sin encender la atmósfera circundante. Están certificados para su uso en clasificaciones específicas de áreas peligrosas, como Clase I, División 1 para riesgos de gas.

Los motores a prueba de explosiones están disponibles en diseños síncronos y de inducción, con características como trayectorias de llama, clasificaciones de temperatura y carcasas especiales. Fabricantes líderes como Shanghai Pinxing Explosion-proof Motor Co., Ltd. ofrecen una amplia gama de motores de bajo voltaje a prueba de explosiones para aplicaciones exigentes.

Eficiencia Standards and Classes

La eficiencia de un motor de bajo voltaje es un factor crítico para determinar su costo operativo y su impacto ambiental. Los estándares internacionales definen clases de eficiencia que permiten a los usuarios comparar el rendimiento de diferentes motores.

Clases de eficiencia de IE

La Comisión Electrotécnica Internacional (IEC) ha establecido cuatro clases de eficiencia para motores:

• IE1: eficiencia estándar — El nivel mínimo de eficiencia para motores de uso general. Estos motores son adecuados para aplicaciones donde los costos de energía no son una preocupación principal. Se están eliminando gradualmente en muchas regiones debido a requisitos reglamentarios.
• IE2: alta eficiencia — Proporciona importantes ahorros de energía respecto a los motores IE1. IE2 es la eficiencia mínima requerida para instalaciones de motores nuevos en muchos países. Estos motores ofrecen un buen equilibrio entre costo y eficiencia.
• IE3: eficiencia superior — Ofrece mayor eficiencia que IE2, proporcionando ahorros sustanciales de energía y costos operativos reducidos. Los motores IE3 son cada vez más requeridos por las regulaciones en todo el mundo, particularmente en regiones con altos costos de energía.
• IE4: eficiencia súper premium — La clase de eficiencia más alta, que ofrece el máximo ahorro de energía. Los motores IE4 son ideales para aplicaciones con funcionamiento continuo y altos costos de energía. El mayor costo inicial generalmente se compensa con ahorros de energía durante la vida útil del motor.

La selección de la clase de eficiencia del motor depende de varios factores: el número de horas de funcionamiento por año, el costo de energía local y la diferencia de costo inicial entre las clases de eficiencia. Para motores que funcionan continuamente, el ahorro de energía de un motor IE3 o IE4 puede proporcionar un retorno de la inversión en unos pocos años.

Ahorro de energía y retorno de la inversión

Los ahorros de energía derivados de un motor de mayor eficiencia pueden ser sustanciales. Para un motor que funciona las 24 horas del día, los 365 días del año, la diferencia entre la eficiencia IE2 e IE3 puede generar ahorros de energía del 5 al 10 % o más. Durante la vida útil de 15 a 25 años del motor, estos ahorros pueden representar muchas veces la diferencia de costo inicial.

Además del ahorro de energía, los motores de mayor eficiencia producen menos calor, lo que puede reducir los requisitos de refrigeración y prolongar la vida útil del motor y su aislamiento. También tienen temperaturas de funcionamiento más bajas, lo que mejora la vida útil de los rodamientos y reduce los requisitos de mantenimiento.

Aplicaciones

Motores de baja tensión se utilizan en prácticamente todos los sectores industriales y alimentan los equipos que impulsan la producción y la infraestructura modernas. La versatilidad y confiabilidad de estos motores los hacen esenciales en innumerables aplicaciones.

Fabricación y producción

En la fabricación, los motores de bajo voltaje impulsan transportadores, máquinas herramienta, robots y líneas de producción automatizadas. Se utilizan en operaciones de trabajo de metales, procesamiento de plásticos, producción textil y ensamblaje. La capacidad de los motores modernos para funcionar con variadores de frecuencia permite un control preciso de la velocidad y una mayor eficiencia del proceso.

Bombeo y Tratamiento de Agua

Los motores de bajo voltaje accionan bombas para suministro de agua, tratamiento de aguas residuales, riego y procesos industriales. Estos motores funcionan continuamente en muchas aplicaciones, lo que hace que la eficiencia sea un factor crítico. Los motores de alta eficiencia se utilizan cada vez más en aplicaciones de bombeo para reducir los costos de energía.

Sistemas HVAC

Los sistemas de calefacción, ventilación y aire acondicionado dependen de motores de bajo voltaje para ventiladores, sopladores, compresores y bombas. Los sistemas HVAC representan una parte importante del consumo de energía de los edificios y el uso de motores de alta eficiencia en estos sistemas puede proporcionar ahorros de energía sustanciales.

Manejo de materiales

Los sistemas transportadores, ascensores, grúas y polipastos utilizan motores de bajo voltaje para el movimiento y la elevación. Estas aplicaciones a menudo requieren motores con un alto par de arranque y la capacidad de soportar arranques y paradas frecuentes.

Energía Renovable

Los motores de bajo voltaje se utilizan cada vez más en aplicaciones de energía renovable, como sistemas de seguimiento solar y control de paso de turbinas eólicas. Estas aplicaciones requieren motores confiables y eficientes que puedan funcionar en condiciones ambientales adversas.

Alimentos y bebidas

En la industria de alimentos y bebidas, los motores de bajo voltaje alimentan mezcladoras, transportadores, equipos de envasado y maquinaria de procesamiento. Estos motores deben cumplir con los estándares de higiene y seguridad, incluida la capacidad de lavado y la resistencia a la corrosión.

Selección Guide

Seleccionando el derecho motor de bajo voltaje requiere una cuidadosa consideración de varios factores. La siguiente guía proporciona un enfoque estructurado para la selección de motores:

Paso 1: determinar los requisitos de energía

Calcule la potencia requerida del motor en función de las características de carga y las condiciones de funcionamiento. Considere los requisitos de energía tanto de funcionamiento como de arranque. La potencia nominal normalmente se expresa en kilovatios (kW) o caballos de fuerza (hp). Sobredimensionar el motor puede reducir la eficiencia, mientras que subdimensionarlo puede provocar sobrecalentamiento y fallas prematuras.

Paso 2: definir los requisitos de velocidad

Especifique la velocidad requerida del motor (velocidad síncrona) y considere si se requiere operación de velocidad variable. Las velocidades estándar para sistemas de 50 Hz son 3000 rpm (2 polos), 1500 rpm (4 polos) y 1000 rpm (6 polos). Los variadores de velocidad se pueden utilizar para ajustar la velocidad del motor para aplicaciones que requieren salida variable.

Paso 3: seleccione la clase de eficiencia

Elija la clase de eficiencia adecuada (IE1 a IE4) según las horas de funcionamiento, los costos de energía y los requisitos reglamentarios. Las clases de eficiencia más altas proporcionan mayores ahorros de energía pero tienen costos iniciales más altos. Para motores que funcionan continuamente, los motores IE3 o IE4 suelen ser la opción más rentable.

Paso 4: considere el ciclo de trabajo

Determine si el motor funcionará de forma continua, intermitente o bajo cargas variables. Esto afecta el diseño del motor y los requisitos de refrigeración. Los motores de servicio continuo (S1) están diseñados para funcionamiento indefinido con carga nominal. Los motores de servicio intermitente (S2 a S10) están diseñados para aplicaciones con períodos de funcionamiento y descanso específicos.

Paso 5: evaluar las condiciones ambientales

Considere la temperatura ambiente, la altitud, la humedad y la exposición al polvo, agua o sustancias corrosivas. Estos factores determinan el tipo de envolvente y el grado de protección del motor. Los tipos de gabinetes incluyen abiertos a prueba de goteo (ODP), totalmente cerrados enfriados por ventilador (TEFC) y protegidos contra la intemperie (WPI y WPII).

Paso 6: Verifique el montaje y la conexión

Especifique la configuración de montaje (montaje con patas, montaje con brida o combinación) y la posición de la caja de terminales para compatibilidad con el equipo accionado. Los tipos de montaje comunes incluyen IM B3 (montaje con patas), IM B5 (montaje con brida) e IM B35 (con patas y brida).

Líderes de la industria como Shanghai Pinxing Explosion-proof Motor Co., Ltd. ofrecen una amplia gama de motores de bajo voltaje que cumplen con los estándares de eficiencia IE2, IE3 e IE4 para diversas aplicaciones industriales.
