Guía de transformadores de tipo seco: tipos, especificaciones y aplicaciones

A transformador tipo seco transfiere energía eléctrica entre circuitos utilizando aire, resina epoxi u otro material no líquido para aislamiento y refrigeración, en lugar del aceite mineral utilizado en unidades llenas de líquido. Esta construcción elimina los riesgos de incendio y fugas asociados con el petróleo, razón por la cual el equipo se especifica ampliamente en hospitales, escuelas, edificios de gran altura y centros de datos donde se requiere su colocación en interiores.

155ºC Límite de aumento de temperatura de clase de aislamiento común para devanados de resina fundida

¿Qué es un transformador de tipo seco?

Un transformador de tipo seco es un dispositivo eléctrico estático que aumenta o disminuye el voltaje sin sumergir su núcleo y sus devanados en dieléctrico líquido. El enfriamiento se logra mediante convección de aire natural (AN) o circulación de aire forzada (AF), y el aislamiento lo proporcionan materiales como resina epoxi fundida, tela barnizada o papel impregnado de resina. La ausencia de aislamiento líquido significa que no hay aceite que pueda filtrarse, encenderse o requerir infraestructura de contención.

Transformador de tipo seco de resina fundida: un transformador en el que los devanados primario y secundario están moldeados al vacío en resina epoxi, formando un bloque aislante sólido y resistente a la humedad alrededor del conductor de cobre o aluminio.

Principio de funcionamiento y construcción.

Como cualquier transformador, una unidad de tipo seco funciona por inducción electromagnética. Una corriente alterna en el devanado primario genera un flujo magnético cambiante en el núcleo de acero laminado, que induce un voltaje proporcional en el devanado secundario. La relación de vueltas entre los devanados primario y secundario determina si la unidad aumenta o disminuye el voltaje.

Tres tecnologías de bobinado son comunes en la producción actual:

Construcción de resina fundida (epoxi impregnada a presión de vacío), utilizada para distribución de voltaje medio y alto.
Construcción con barniz impregnado a presión al vacío (VPI), que normalmente se utiliza para voltajes más bajos o clasificaciones de kVA más pequeñas.

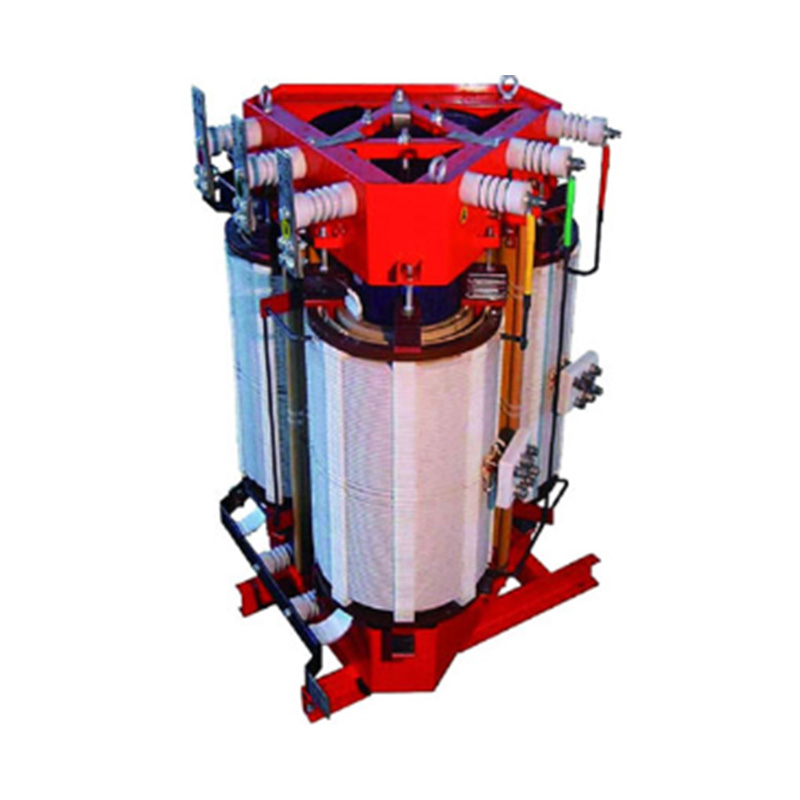

Construcción de herida abierta con fibra de vidrio o aislamiento Nomex, utilizada donde la fundición compacta de resina no es práctica.

Especificaciones técnicas y factores de rendimiento.

Seleccionar una unidad correctamente depende de hacer coincidir varios parámetros nominales con la carga y el entorno de instalación en lugar de solo la capacidad de kVA.

Parámetro	Rango típico	Relevancia de la selección
Clasificación de potencia	25kVA a 10.000kVA	Iguala la carga conectada más el margen de crecimiento
Clase de voltaje	Hasta 36 kV primario	Determinado por el voltaje de distribución aguas arriba
Clase de aislamiento	Clase F (155°C) o Clase H (180°C)	Regula el aumento de temperatura permitido y la vida útil.
Método de enfriamiento	AN (natural) o AF (aire forzado)	AF agrega hasta un 40 por ciento de capacidad durante la carga máxima
impedancia	4 por ciento a 8 por ciento	Afecta la regulación de voltaje y corriente de falla.
Nivel de sonido	50 dB a 70 dB dependiendo de kVA	Relevante para instalaciones interiores ocupadas

Escenarios de aplicación

Debido a que un transformador de tipo seco no requiere un foso de contención de aceite, paredes de barrera contra incendios o una bóveda al aire libre en muchas jurisdicciones, es la opción estándar para ubicaciones donde el personal ocupa el mismo edificio que el equipo eléctrico. Los entornos de instalación comunes incluyen:

Edificios comerciales de gran altura, donde la unidad está instalada en pisos superiores o en cuartos eléctricos del sótano.
Hospitales y escuelas, donde los códigos contra incendios restringen el uso de equipos llenos de aceite dentro de estructuras ocupadas.
Centros de datos, donde la distribución de energía ininterrumpida y el bajo riesgo de incendio son prioridades
Instalaciones de energías renovables, incluidas góndolas de aerogeneradores y estaciones solares inversoras.
Plantas industriales con áreas de proceso que prohíben líquidos combustibles cerca de las líneas de producción.

Transformadores tipo seco versus transformadores tipo aceite

Las dos tecnologías difieren más en el medio de enfriamiento, el comportamiento del fuego y el perfil de mantenimiento. La siguiente tabla resume las diferencias prácticas relevantes para una decisión de compra.

factores	Transformador tipo seco	Transformador tipo aceite
Medio de enfriamiento	Aire o resina epoxi.	Aceite mineral o sintético
Riesgo de incendio	Resina baja y autoextinguible disponible.	Más alto, requiere contención
Instalación interior	Permitido en la mayoría de los edificios ocupados.	Normalmente restringido o requiere bóveda
Mantenimiento	Mínimo, no se requieren pruebas de aceite	Muestreo y filtración periódicos de aceite.
Rango típico de kVA	25 a 10.000 kVA	25 kVA a más de 100.000 kVA
Tolerancia de sobrecarga	Bajar sin refrigeración por aire forzado	Generalmente más alto, el aceite disipa el calor de manera eficiente

Consideraciones de selección

Exposición ambiental. Las unidades interiores utilizan gabinetes estándar; Los transformadores de tipo seco aptos para exteriores requieren gabinetes resistentes a la intemperie con protección adicional contra la corrosión y drenaje.

Perfil de carga. Las cargas pesadas continuas se benefician de las opciones de enfriamiento por aire forzado y una clasificación de impedancia más baja para limitar la caída de voltaje.

Altitud y temperatura ambiente. Ambos factores reducen la capacidad efectiva de kVA y deben incluirse en el cálculo de reducción.

Requisitos de sonido. Los edificios ocupados suelen especificar un nivel de sonido máximo, lo que afecta al diseño del núcleo y al método de montaje.

Cumplimiento de los códigos de construcción y contra incendios. Los códigos locales pueden exigir una clase de aislamiento específica o una clasificación contra incendios para la colocación en interiores.

¿Se pueden utilizar transformadores de tipo seco en exteriores?

Sí, la instalación en exteriores es posible cuando la unidad está construida con un gabinete resistente a la intemperie clasificado para la aplicación, generalmente NEMA 3R o equivalente. Los transformadores de tipo seco para exteriores incluyen protección adicional contra el ingreso de humedad, rejillas de ventilación con capotas contra la lluvia y revestimientos resistentes a la corrosión. Los cambios de temperatura ambiente y la humedad deben tenerse en cuenta en el diseño térmico al especificar una unidad exterior.

Recomendaciones de instalación y mantenimiento

Preparación del sitio. Confirme la capacidad de carga del piso, el espacio libre para ventilación y el acceso para futuras inspecciones del serpentín.

Conexión eléctrica. Verifique las especificaciones de torque en todas las conexiones de los terminales y confirme la rotación correcta de las fases antes de energizar.

Pruebas de puesta en marcha. Realice pruebas de resistencia de aislamiento y medición de resistencia del devanado antes de la primera energización.

Inspección de rutina. Verifique las aberturas de ventilación para detectar acumulación de polvo e inspeccione visualmente los devanados en un intervalo programado, generalmente una vez al año.

Monitoreo térmico. Cuando esté instalado, revise las lecturas del sensor de temperatura del devanado para detectar signos tempranos de sobrecarga o bloqueo de la ventilación.

Errores comunes y consideraciones pasadas por alto

Reducción del espacio libre de ventilación, lo que eleva la temperatura de funcionamiento y acorta la vida útil del devanado.
Ignorar los factores de reducción de altitud al instalar por encima de 1000 metros de altura
Selección de valores de impedancia sin verificar la coordinación de corriente de falla aguas arriba
Pasar por alto los requisitos de nivel de sonido en instalaciones en pisos ocupados
Saltarse las pruebas de resistencia de aislamiento antes de la energización inicial

Tendencias y perspectivas de la industria

La demanda de índices de eficiencia más altos, impulsada por estándares de eficiencia energética actualizados en múltiples regiones, está empujando a los fabricantes a mejorar los grados de acero del núcleo y optimizar la geometría del devanado. El crecimiento en la construcción de centros de datos y la interconexión de energías renovables continúa expandiendo las aplicaciones donde se requieren equipos de transformación interiores con bajo riesgo de incendio.

Conclusión

A transformador tipo seco ofrece una alternativa práctica a los equipos llenos de aceite donde la instalación en interiores, la reducción del riesgo de incendio o el mantenimiento simplificado sean prioridades. Hacer coincidir la clase de aislamiento, el método de enfriamiento y la clasificación del gabinete con el entorno de instalación específico es el paso clave para lograr un rendimiento confiable a largo plazo.

Preguntas frecuentes

¿Qué es un transformador tipo seco?

Es un transformador que utiliza aire o aislamiento sólido como resina epoxi fundida en lugar de aceite para aislar y enfriar los devanados, lo que lo hace adecuado para instalación en interiores sin infraestructura de contención de incendios.

¿Cuál es la diferencia entre transformadores tipo seco y tipo aceite?

Las unidades de tipo seco utilizan aislamiento de aire o resina y conllevan un menor riesgo de incendio, mientras que las unidades de tipo aceite utilizan dieléctrico líquido que proporciona una mayor eficiencia de enfriamiento pero requiere contención y pruebas periódicas de aceite.

¿Cuáles son los 4 tipos de transformadores?

Los transformadores se agrupan comúnmente según el método de enfriamiento y aislamiento en tipo seco, sumergidos en aceite, resina fundida y aislados en gas, cada uno de ellos adecuado para diferentes clases de voltaje y entornos de instalación.

¿Para qué se utilizan los transformadores de tipo seco?

Se utilizan para aumentar o disminuir el voltaje en edificios comerciales, hospitales, escuelas, centros de datos e instalaciones industriales donde se requiere colocación en interiores y reducción del riesgo de incendio.

¿Se pueden utilizar transformadores de tipo seco en el exterior?

Sí, cuando se aloja en un gabinete resistente a la intemperie clasificado para exposición al aire libre, con protección adicional contra la humedad, la corrosión y la variación de la temperatura ambiente.
